Exemple de contention révélée uniquement par un test de charge : la saturation du réseau backend
Résumé de l'article
- Le test de charge met en évidence une contention réseau backend invisible en conditions nominales.
- L’architecture testée repose sur plusieurs frontaux et des backends MySQL / Redis en master-slave.
- La saturation apparaît dès le troisième palier de charge, avant toute limite CPU.
- Redis génère un trafic interne largement supérieur au trafic réellement servi aux utilisateurs.
- L’application lit jusqu’à trois fois plus de données que nécessaire pour produire une page.
- Ce cas illustre l’importance des tests de charge et de la sobriété applicative sur les architectures distribuées.
Dans notre retour sur expérience, l’architecture testée est composée de trois frontaux et de deux serveurs backend. Les serveurs backend fournissent un service MySQL master/slave, c’est-à-dire qu’il n’y a qu’un serveur actif à la fois et un service de cache Redis qui fonctionne également en master/slave.
Sur les deux backends, le premier est master pour MySQL et slave pour Redis, le second est slave pour MySQL et master pour Redis. Ainsi, les flux réseaux provenant des frontaux sont distribués sur les deux backends.
Architecture testée : frontaux multiples et backends MySQL / Redis
Méthodologie du test de charge avec JMeter

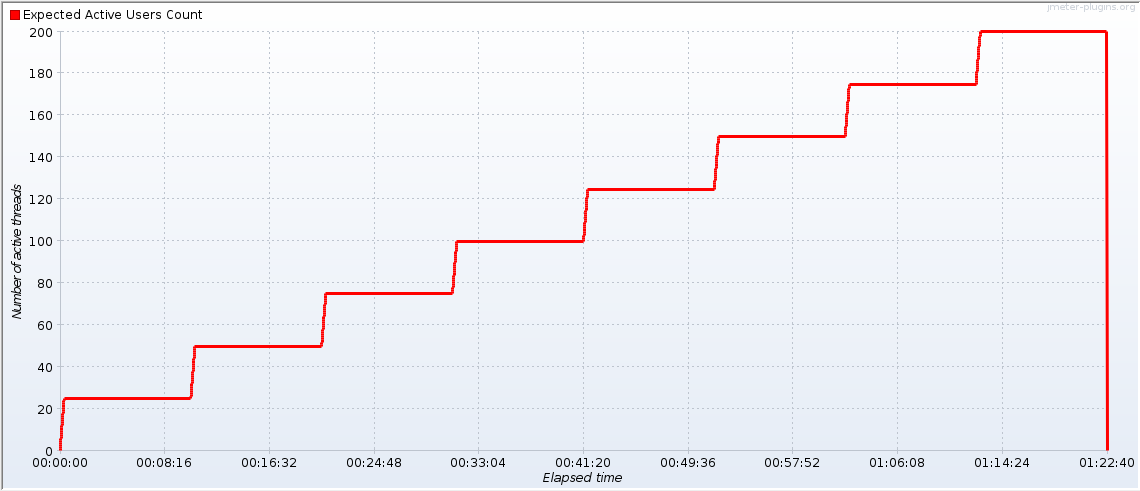

Le test de charge a été effectué avec JMeter et le nombre de threads augmente de 25 toutes les 10 minutes :
L’utilisation des paliers permet de voir la correspondance avec les métriques côté serveurs. Si tout était idéal, on retrouverait un escalier avec des paliers de 10 minutes sur les graphes des serveurs.
Premiers signe de contention côté frontaux

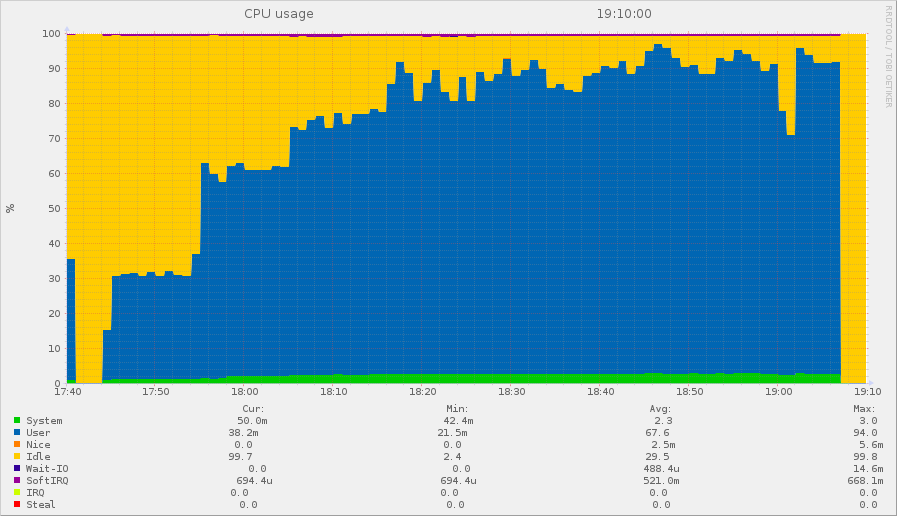

Voici la consommation CPU d’un frontal qu’on peut superposer à la courbe de JMeter, tout du moins au début. On voit que les CPU démarrent par des marches d’escalier, mais au bout du troisième palier, après 30 minutes, la CPU ne suit plus les marches.
C’est typique d’une contention qui apparaît au-delà du troisième palier, donc entre 50 et 75 threads au niveau de JMeter.
Analyse des flux réseaux sur les frontaux

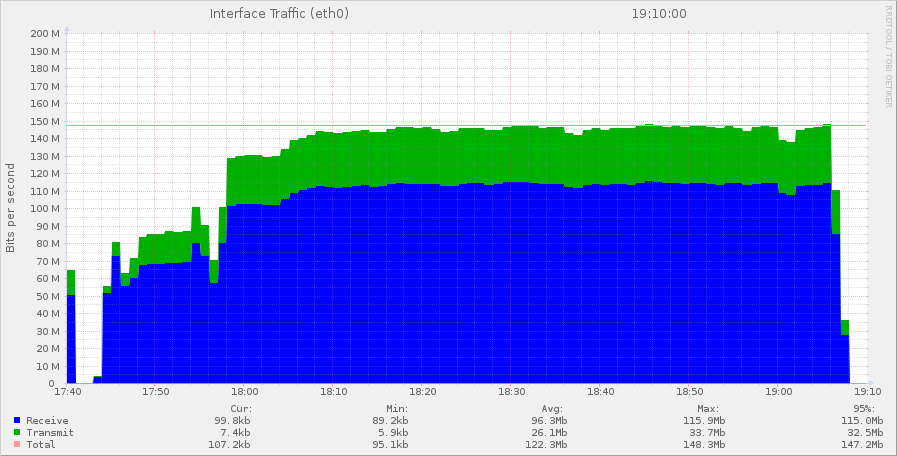

On voit que les frontaux reçoivent beaucoup plus de données qu’ils n’en délivrent. Dans la partie verte se trouvent les réponses, c’est-à-dire les pages émises vers les navigateurs et les requêtes faites sur la base de données MySQL et Redis. En bleu, on trouve les requêtes des navigateurs reçues par les frontaux, mais surtout les réponses des backends.
Que se passe-t-il du côté des backends ?

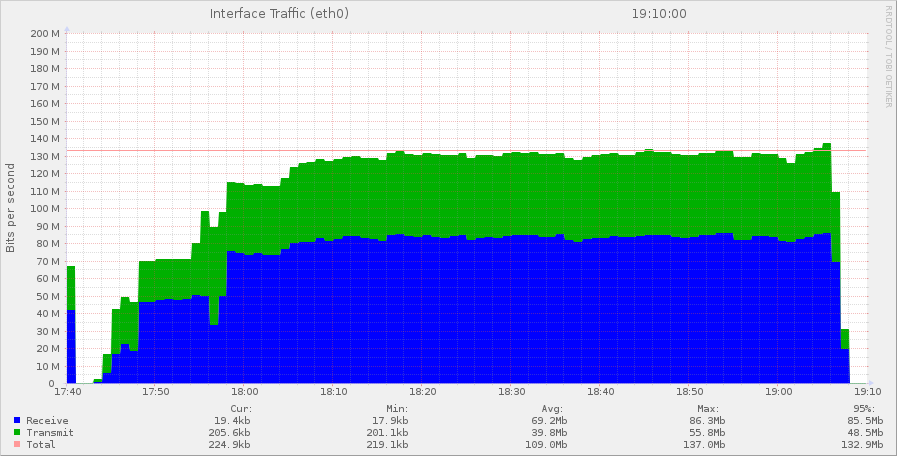

Trafic réseau côté serveur My SQL
Le serveur MySQL reçoit plus de trafic qu’il n’en délivre ! C’est probablement la réplication Redis qui est la source de ce trafic entrant.
Trafic réseaux côté serveur redis

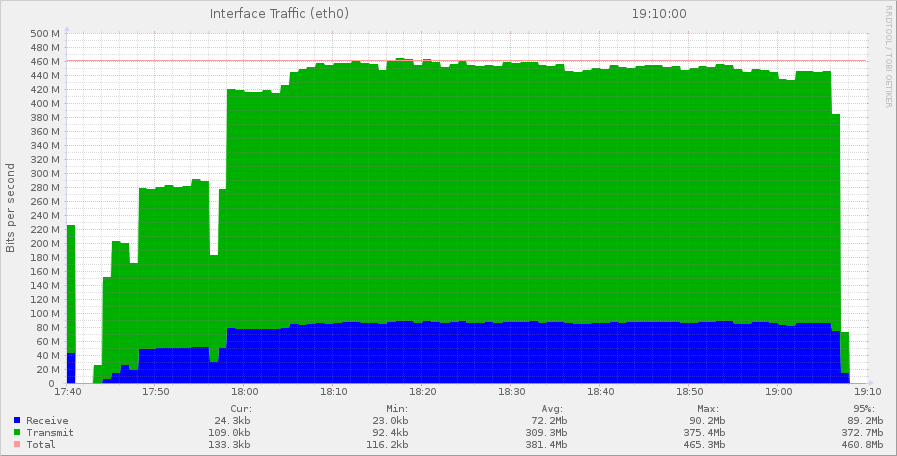

Le serveur Redis émet énormément de trafic vers l’extérieur
Identification de la saturation réseau
Pourquoi le débit plafonne à 450 Mbps au lieu de 1 Gbps ?
Dans ce trafic émis, il y a la réplication Redis pour une part mais aussi les informations qui permettent à l’application de créer les pages.
Et surtout on note l‘écrêtage du débit au troisième palier avec un flux de 450 Mbps !
Pourquoi atteint on une limite à 450 Mbps alors qu’en théorie on devrait passer du 1000 Mbps ?
Parce qu’en pratique, il y a 4 machines qui conversent avec ce serveur, et elles font énormément de requêtes. Donc on se trouve loin des conditions optimales de débit.
Déséquilibre entre trafic applicatif et trafic utilisateur
On voit dans le graphes des frontaux que le trafic émis est de l’ordre de 30 Mbps. Donc le site a un débit de moins de 100 Mbps. Alors que le trafic émis par Redis dépasse les 375 Mbps. Il faut trois fois plus d’informations pour construire une page que ce qu’elle ne contient !
Redis comme accélérateur et facteur de surcharge réseau
On constate pour cette application une surutilisation de Redis. Rien d’étonnant, puisque le Redis stocke les données prêtes à être exploitées par l’application. Les résultats sont pré machés dans Redis et renvoyés directement depuis la mémoire, ce qui accroît les performances. En un peu plus d’une dizaine d’années, le codage des applications passe de l’exécution de requêtes SQL à la lecture des données dans Redis.
Redis utilisé comme mémoire partagée : avantages et limites
En pratique, on utilise Redis comme de la RAM, c’est-à-dire de la mémoire locale. Sauf que quand on a plusieurs frontaux, cette mémoire est partagée. Le bon côté c’est que ça évite de charger des données en cache pour chaque frontal. Le mauvais côté, c’est qu’on accède à cette mémoire à travers le réseau, qui n’a pas du tout les mêmes performances que la RAM.
A noter qu’au bout du troisième palier on sature le réseau, il était donc inutile de faire 8 paliers pendant 1h30 lors de ce test de charge !
Ce type de contention réseau au niveau des backends est assez courante sur les grosses infrastructures qui multiplient les frontaux et les VM ou services.
Perspectives d’amélioration et enjeux d’optimisation applicative
Les perspectives d’amélioration passent par une modification d’architecture, comme utiliser le Redis avec une réplication master/master ou des lectures sur le slave pour alléger le master. Mais surtout, l’application n’est certainement pas optimisée puisqu’elle nécessite pour pour produire ses pages, la lecture de 3 fois plus de données. Il y a donc très certainement un gâchis de lecture de tableaux dont on ne conserve que quelques informations. La démarche de préservation des ressources prend toute son importance sur les sites à forte audience
